I Cavi e il Regolamento Prodotti da Costruzione - CPR UE 305/11
Nelle ultime due decadi, il Regolamento Prodotti da Costruzione è stato uno tra gli argomenti più dibattuti che ha coinvolto l’intero mondo dei prodotti da costruzione, tra cui ovviamente anche quello dei cavi, essendo riconosciuti dalla UE per la loro importanza in caso di incendio.
Il Regolamento CPR riguarda tutti i prodotti fabbricati per essere installati in modo permanente negli edifici e nelle altre opere di ingegneria civile (esempi: abitazioni, edifici industriali e commerciali, uffici, ospedali, scuole, metropolitane, ecc.). Per i cavi, la Commissione Europea ha deciso di considerare, all’interno delle caratteristiche ritenute rilevanti ai fini della sicurezza delle costruzioni (7 requisiti di base), la reazione e la resistenza al fuoco in caso di incendio.
Tutti i cavi installati permanentemente nelle costruzioni, siano essi per il trasporto di energia o di trasmissione dati, di qualsiasi livello di tensione e con qualsiasi tipo di conduttore metallico o in fibra ottica, dovranno essere classificati in base alle classi del relativo ambiente di installazione.
I cavi sono classificati in 7 classi di reazione al fuoco Aca, B1ca, B2ca, Cca, Dca, Eca, Fca identificate dal pedice “ca” (cable) in funzione delle loro prestazioni decrescenti.
Oltre a questa classificazione principale, le Autorità europee hanno regolamentato anche l’uso dei seguenti parametri aggiuntivi:
a = acidità che definisce la pericolosità dei fumi per le persone e la corrosività per le cose. Varia da a1 a a3
s = opacità dei fumi. Varia da s1 a s3
d = gocciolamento di particelle incandescenti che possono propagare l’incendio. Varia da d0 a d2.
Rimangono esclusi, al momento dalla classificazione di comportamento al fuoco, i cavi Resistenti al Fuoco in quanto le norme per questa gamma di prodotti sono ancora in fase di elaborazione.
FS-17
FG16R16
FG16OR16
FS18OR18
FS-17
Tensione nominale
Uo/U 450/750 Volt
Norme
CEI EN 50525-1 p.q.a., CEI EN 50525-2-31 p.q.a., CEI UNEL 35716, CEI EN e IEC 60228 (CEI 20-29) CEI EN 60332-1-2 (CEI 20-35), CEI EN 50267-2-1 (CEI 20-37/2-1) CEI EN 50575:2014+A1:2016 CEI 64-8:V4
Regolamento Prodotti da Costruzione
305/2011 EU
Direttiva Europea
2014/35/UE ( B.T. ) – 2011/65/CE e 2015/863/UE ( RoHS ).
Conduttore
Conduttore flessibile di rame rosso ricotto classe 5 CEI EN IEC 60228
Isolante
Mescola termoplastica a base di polivinilcloruro di qualità S17 con particolari caratteristiche di reazione al fuoco e corrispondenti al Regolamento Prodotti da Costruzione ( CPR )
Colori: nero,marrone,blu 5010,blu 5015,grigio,rosso,bianco
giallo/verde,arancione,rosa,viola.
Contrassegnoad Incisione
RODA CAVI –FS17-450/750 V IEMMEQU EFP Cca-s3-d1,a3 sezione,
anno di fabbricazione
Condizioni di Impiego
Cavi per alimentazione elettrica in costruzione ed altre opere di ingegneria civile con l’obbiettivo di limitare la produzione di fuoco e di fumo, rispondenti al Regolamento Prodotti da Costruzione.
Adatto per installazioni protette fisse entro tubazioni in vista o incassate o entro canalette o apparecchi di illuminazione.
All’interno di apparecchiature di interruzione o comando per tensioni fino a 1.000 Volt per corrente alternata o 750 Volt per corrente continua. La sezione 1 mmq è prevista soltanto per circuiti elettrici per ascensori e montacarichi o per cablaggi di quadri elettrici. Non adatti per posa all’esterno.

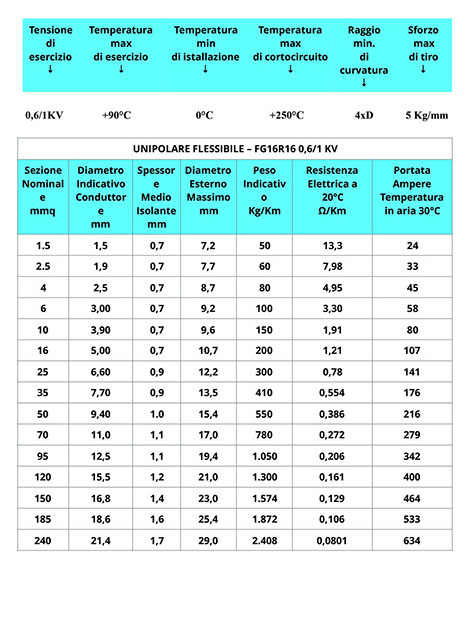

FG16R16
Tensione nominale
Uo/U 0,6/1 KV
Norme
CEI EN 50575:2014+A1:2016
EN 13501-6
EN 50399
EN 60332-1-2
EN 60754-2
CEI EN 60228
Regolamento Prodotti da Costruzione
305/2011 EU
Direttiva Europea
2014/35/UE ( B.T. ) – 2011/65/CE e 2015/863/UE ( RoHS ).
Conduttore
Conduttore flessibile di rame rosso ricotto classe 5 CEI EN IEC 60228 Vigente
Isolante
Mescola elastomerica reticolata ad alto modulo a base di gomma sintetica del tipo HEPR ( hard ethylene-propylene rubber ).
Isolante elettrico di conduttori e cavi a bassa e media tensione, per posa fissa o per collegamenti in ambienti anche bagnati
Guaina
Mescola termoplastica a base di polivinilcloruro di qualità R16.
Colore grigio ral.7035
Marchiatura: a getto di inchiostro
RODA CAVI Cca-s3,d1,a3 IEMMEQU EFP - anno di fabbricazione, FG16R16 0,6/1 KV sezione, metratura progressiva
Condizioni di Impiego
Cavi per alimentazione elettrica in costruzione ed altre opere di ingegneria civile con l’obbiettivo di limitare la produzione di fuoco e di fumo, rispondenti al Regolamento Prodotti da Costruzione CPR.
Adatto per installazioni in posa fissa in ambienti anche bagnati.
FG16OR16
Tensione nominale
Uo/U 0,6/1 KV
Norme
CEI EN 50575:2014+A1:2016
EN 13501-6
EN 50399
EN 60332-1-2
EN 60754-2
CEI EN 60228
Regolamento Prodotti da Costruzione
305/2011 EU
Direttiva Europea
2014/35/UE ( B.T. ) – 2011/65/CE e 2015/863/UE ( RoHS ).
Conduttore
Conduttore flessibile di rame rosso ricotto classe 5 CEI EN IEC 60228 Vigente
Isolante
Mescola elastomerica reticolata ad alto modulo a base di gomma sintetica del tipo HEPR ( hard ethylene-propylene rubber ). Isolante elettrico di conduttori a bassa e media tensione, per posa fissa o per collegamenti in ambienti anche bagnati. Colori anime: secondo norma CEI UNEL 00722
Riempitivo
Mescola termoplastica in materiale non fibroso e non igroscopico
Colore: neutro/nero
Guaina
Mescola termoplastica a base di polivinilcloruro di qualità R16.
Colore grigio ral.7035
Marchiatura: a getto di inchiostro
RODA CAVI Cca-s3,d1,a3 IEMMEQU EFP - anno di fabbricazione, FG16OR16 0,6/1 KV Formazione x sezione, metratura progressiva
Condizioni di Impiego
Cavi per alimentazione elettrica in costruzione ed altre opere di ingegneria civile con l’obbiettivo di limitare la produzione di fuoco e di fumo, rispondenti al Regolamento Prodotti da Costruzione CPR.
Adatto per installazioni in posa fissa per installazioni in posa interrata in ambienti anche bagnati.
FS18OR18
Tensione nominale
Uo/U 300/500 V
Norme
CEI UNEL 35720 Ottobre 2018 , EN 50575, EN 50399, EN 60332-1-2, EN 60754-2,
CEI 20-11/0-1 V 1(EN 50363-0), CEI EN 50525-1, CEI EN 50525-2-11 ( Allegato A)
EN 61034-2, UNI 10501-6, CEI UNEL 35016.
Regolamento Prodotti da Costruzione
305/2011 EU
Direttiva Europea
2014/35/UE ( B.T. ) – 2011/65/CE e 2015/863/UE ( RoHS ).
Conduttore
Conduttore flessibile di rame rosso ricotto classe 5 CEI EN IEC 60228 Vigente
Isolante
Mescola isolamento in polivinilcloruro qualità S18. Norma CEI 20-11/0-1 V1
Colori anime: secondo norma CEI UNEL 00722
Riempitivo
Mescola termoplastica in materiale non fibroso e non igroscopico
Colore: neutro/nero
Guaina
Mescola termoplastica a base di polivinilcloruro di qualità R18. Norma CEI 20-11/0-1 V1
Colore marrone ral. 8400
Marchiatura: a getto di inchiostro
RODA CAVI Cca-s3,d1,a3 - anno di fabbricazione, FS18OR18 300/500 V Formazione x sezione, metratura progressiva
Condizioni di Impiego
Cavi per alimentazione elettrica temporanea in costruzione ed altre opere di ingegneria civile con l’obbiettivo di limitare la produzione di fuoco, densità del fumo, rispondenti al Regolamento Prodotti da Costruzione CPR.
Adatto per installazioni in posa all’interno di locali secchi o bagnati ( rif. CEI 20-40 )
